    Banc didactique

    Des bancs d’essais dédiés à l’analyse vibratoire

    Banc didactique

    Cliquez ici pour consulter les différents accessoires disponibles en fonction de nos différentes offres.

    Pour visualiser d’autres projets de bancs didactiques scientifiques et technologiques, cliquez ici.

    Les bancs ANAVIB sont composés de trois éléments : Banc – Moteur – Accessoires.

    Le BANC

    Le plan de travail à rainures sur lequel sont fixés le moteur et les accessoires. 3 tailles de bancs sont proposées suivant les défauts à étudier. Ils disposent d’un tableau de commande pour gérer la vitesse du moteur et la charge si elle est installée. Verrouillage du capot par une gâche électrique de sécurité.

    Le MOTEUR

    Il s’agit d’un moteur asynchrone triphasé régulé en vitesse jusqu’à 6000 tr/min sans charge et jusqu’à 3000 tr/min avec charge. Une base réglable permet de l’aligner avec précision avec l’axe auquel il sera accouplé. 2 modèles de moteurs sont disponibles : avec et sans défauts électromagnétiques.

    Les ACCESSOIRES

    Ils permettent de tester les défauts mécaniques les plus courants : défaut de balourd, d’alignement, de roulements, d’engrainement, de courroies, vibration d’axe flexible, vibration sur les ventilateurs …
    Ainsi que les défauts plus spécifiques : paliers lisses, pompes, défaut électromagnétique. Visitez nos partenaires,shoes – leaders de la chaussure à la mode !

    Exemples de configurations de bancs didactiques

    Axe avec 2 balourds

    • Test de différents types d’accouplements.
    • Étude des erreurs d’alignement.
    • Compensation de balourd excentré.
    • Étude de défauts de roulements.
    Banc didactique
    ANAVIB
    Banc didactique

    Axe long flexible

    • Étude des défauts d’alignement d’arbre long guidé par des paliers à roulements.
    • Étude des vibrations engendrées par la flexion de l’arbre.
    ANAVIB

    Défaut d’engrènement

    • Étude de défaut de denture.
    • Étude sur roue dentée droite et hélicoïdale.
    • Étude de l’influence de l’entraxe ou du jeu.
    • Étude avec charge variable (frein à poudre).
    Banc didactique
    ANAVIB
    Banc didactique

    Défauts de courroie

    • Étude des conditions conduisant à une vibration et/ou un patinage de courroie.
    • Étude des défauts d’alignement des poulies.

    Nos offres

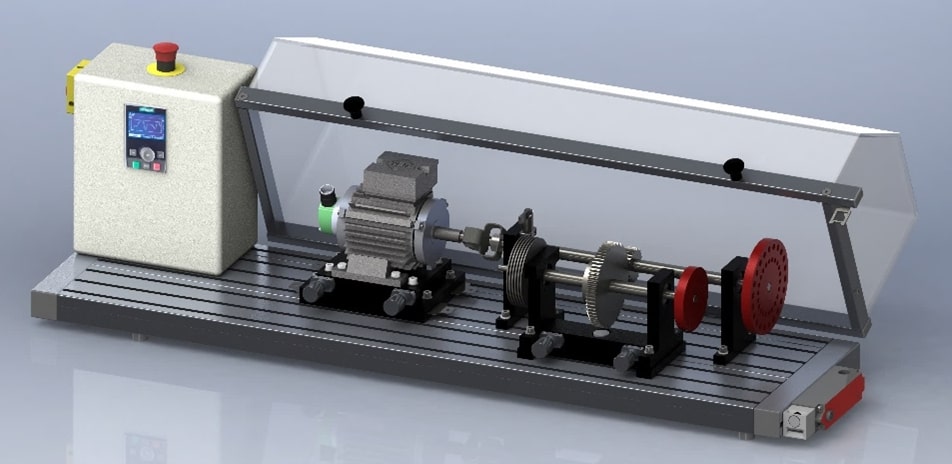

    Initial
    Expert
    Premium

    La réponse à vos besoins les plus courants

    - Économique et compact
    - Permet d’étudier les défauts courants
    - Sécurité de l’utilisateur garantie
    - Souplesse d’utilisation
    - Prise en main rapide
    - Idéal pour poste de formation dédié

    Polyvalent et économique à la fois

    - Une grande surface de travail
    - Permet d’étudier tous les défauts
    - Sécurité de l’utilisateur garantie
    - Peut recevoir tous les accessoires
    - Conception robuste et de qualité
    - Idéal pour des besoins de formation en évolutive ou spécifiques
    - Le bon choix pour les écoles et organismes de formation

    Un système complet et rationnel

    - Une grande surface de travail
    - Permet d’étudier tous les défauts
    - Sécurité de l’utilisateur garantie
    - Peut recevoir tous les accessoires
    - Conception robuste et de qualité
    - Une servante permet de regrouper de manière rationnelle tous les accessoires et éléments du système
    - Dédié aux formations avancées, il vous offrira toute la flexibilité dont vous aurez besoin

    Accessoires disponibles

    Présent
    Optionnel
    Incompatible

    Initial

    Accessoires de base
    Analyse de vibrations d'accouplements. Battements, types d'accouplements. Influence de l'alignement du moteur. Compensation de balourds excentré. Étude vibratoire de roulements présentant des défauts.
    Analyse des vibrations dans les ventilateurs
    Mesure de vibrations sur des ventilateurs. Simulation de vibrations induites par les pales.
    Dispositif de freinage et de charge
    Génération d'un couple de charge. Réglage indépendant de la vitesse moteur et du couple de charge.
    Analyse du comportement en vibration d'engrenages
    Génération d'un couple de charge. Réglage indépendant de la vitesse moteur et du couple de charge.
    Analyse du comportement en vibration d'un moteur électrique
    Interaction système électromagnétique - mécanique. Entrefer asymétrique ajustable entre stator et rotor.
    Étude des vibrations de flexion d'un arbre élastique
    Vibrations de flexion de l'arbre élastique. Résonance et vitesse de rotation critique.
    Analyse du comportement en vibration d'un arbre avec fissure
    Comportement en vibration d'un arbre avec fissure radiale. Identification du dommage.
    Étude dynamique des rotors dans des paliers lisses lubrifiés
    Étude des défauts de frottements et de résonnance du rotor. Étude de l'instabilité du film d'huile.
    Analyse des vibrations de commandes à manivelle
    Vibrations de commandes à manivelle. Jeu dans les paliers de pièces de machines oscillantes.
    Analyse des vibrations d'entraînements à courroies
    Vibrations d'entraînements à courroie simple ou double. Résonance et vitesse de rotation critique.
    Étude des conditions de cavitation dans les pompes
    Observation et mesure des phénomènes de cavitation. Compréhension des conditions de la cavitation.

    Expert

    Accessoires de base
    Analyse de vibrations d'accouplements. Battements, types d'accouplements. Influence de l'alignement du moteur. Compensation de balourds excentré. Étude vibratoire de roulements présentant des défauts.
    Analyse des vibrations dans les ventilateurs
    Mesure de vibrations sur des ventilateurs. Simulation de vibrations induites par les pales.
    Dispositif de freinage et de charge
    Génération d'un couple de charge. Réglage indépendant de la vitesse moteur et du couple de charge.
    Analyse du comportement en vibration d'engrenages
    Génération d'un couple de charge. Réglage indépendant de la vitesse moteur et du couple de charge.
    Analyse du comportement en vibration d'un moteur électrique
    Interaction système électromagnétique - mécanique. Entrefer asymétrique ajustable entre stator et rotor.
    Étude des vibrations de flexion d'un arbre élastique
    Vibrations de flexion de l'arbre élastique. Résonance et vitesse de rotation critique.
    Analyse du comportement en vibration d'un arbre avec fissure
    Comportement en vibration d'un arbre avec fissure radiale. Identification du dommage.
    Étude dynamique des rotors dans des paliers lisses lubrifiés
    Étude des défauts de frottements et de résonnance du rotor. Étude de l'instabilité du film d'huile.
    Analyse des vibrations de commandes à manivelle
    Vibrations de commandes à manivelle. Jeu dans les paliers de pièces de machines oscillantes.
    Analyse des vibrations d'entraînements à courroies
    Vibrations d'entraînements à courroie simple ou double. Résonance et vitesse de rotation critique.
    Étude des conditions de cavitation dans les pompes
    Observation et mesure des phénomènes de cavitation. Compréhension des conditions de la cavitation.

    Premium

    Accessoires de base
    Analyse de vibrations d'accouplements. Battements, types d'accouplements. Influence de l'alignement du moteur. Compensation de balourds excentré. Étude vibratoire de roulements présentant des défauts.
    Analyse des vibrations dans les ventilateurs
    Mesure de vibrations sur des ventilateurs. Simulation de vibrations induites par les pales.
    Dispositif de freinage et de charge
    Génération d'un couple de charge. Réglage indépendant de la vitesse moteur et du couple de charge.
    Analyse du comportement en vibration d'engrenages
    Génération d'un couple de charge. Réglage indépendant de la vitesse moteur et du couple de charge.
    Analyse du comportement en vibration d'un moteur électrique
    Interaction système électromagnétique - mécanique. Entrefer asymétrique ajustable entre stator et rotor.
    Étude des vibrations de flexion d'un arbre élastique
    Vibrations de flexion de l'arbre élastique. Résonance et vitesse de rotation critique.
    Analyse du comportement en vibration d'un arbre avec fissure
    Comportement en vibration d'un arbre avec fissure radiale. Identification du dommage.
    Étude dynamique des rotors dans des paliers lisses lubrifiés
    Étude des défauts de frottements et de résonnance du rotor. Étude de l'instabilité du film d'huile.
    Analyse des vibrations de commandes à manivelle
    Vibrations de commandes à manivelle. Jeu dans les paliers de pièces de machines oscillantes.
    Analyse des vibrations d'entraînements à courroies
    Vibrations d'entraînements à courroie simple ou double. Résonance et vitesse de rotation critique.
    Étude des conditions de cavitation dans les pompes
    Observation et mesure des phénomènes de cavitation. Compréhension des conditions de la cavitation.

    Témoignage

    Benjamin Belfort
    Benjamin Belfort
    ENGEES - UMR 7063 IUT Louis Pasteur

    Au niveau de la conception du banc, CETRIB a fait preuve d'une grande souplesse pour tenir compte de nos contraintes et nous fournir une solution technique qui réponde en tous points à notre besoin. Son adaptabilité et le rapport qualité / prix de l'équipement proposé ont été des arguments importants dans notre choix. Au final, le banc d'analyse vibratoire est très apprécié de nos étudiants car il offre une large gamme de tests, sa finition est d'une grande qualité et surtout, il est très fonctionnel. Le guide d'utilisation et les documents techniques ont été conçus avec une attention particulière pour permettre une mise en application aisée et en toute sécurité. Le partenariat avec la société CETRIB constitue une belle expérience assortie d'une grande satisfaction.
